弹簧基础知识总结分析


想必各位对弹簧知识并不是很了解,毕竟没有这一方面的经验,下面国洋弹簧小编给大家整理了一下弹簧基础知识。弹簧是机械和电子行业中广泛使用的一种弹性元件,弹簧在受载时能产生较大的弹性变形,把机械功或动能转化为变形能,而卸载后弹簧的变形消失并回复原状,将变形能转化为机械功或动能。


  1.弹簧的主要功用有:
  (1)测力,如弹簧秤和测量计的弹簧等;
  (2)控制运动,如离合器、制动器和阀门控制弹簧;
  (3)减振和缓冲,如缓冲器、减振器的弹簧等;
  (4)储能或输能,如钟表、仪表和自动控制机构上的弹簧等。

  2.弹簧常见的类型:

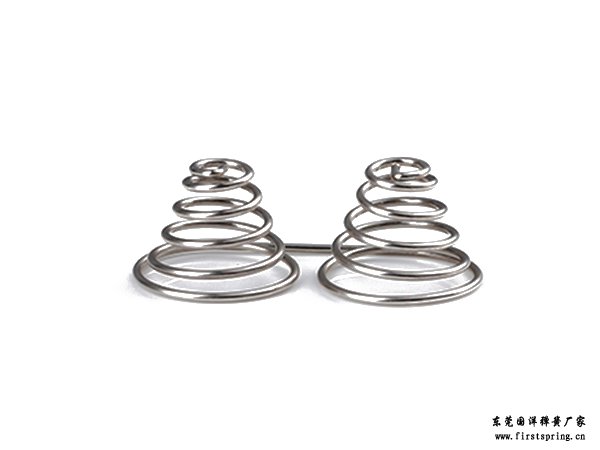

  (1)压缩弹簧(压簧)是承受轴向压力的螺旋弹簧,它所用的材料截面多为圆形,也有用矩形和多股钢萦卷制的,弹簧一般为等节距的,压缩弹簧的形状有:圆柱形、圆锥形、中凸形和中凹形以及少量的非圆形等,压缩弹簧的圈与圈之间有一定的间隙,当受到外载荷时弹簧收缩变形,储存变形能。
  (2)拉伸弹簧(拉簧)是承受轴向拉力的螺旋弹簧,拉伸弹簧一般都用圆截面材料制造。在不承受负荷时,拉伸弹簧的圈与圈之间一般都是并紧的没有间隙。利用拉伸后的回弹力(拉力)工作,用以控制机件的运动、贮蓄能量、测量力的大小等,广泛用于机器、仪表中。其钩的形式有侧钩拉簧,长钩拉簧,英式钩拉簧,德式钩拉簧,半圆钩拉簧,鸭嘴钩拉簧等等,其材料有不锈钢、琴钢、高碳钢、磷铜、油回火合金弹簧钢等。
  (3)扭力弹簧(扭簧)利用杠杆原理,通过对材质柔软、韧度较大的弹性材料的扭曲或旋转,使之具有极大的机械能。是承受扭转变形的弹簧,它的工作部分也是各圈或是紧密围绕或是分开围绕。扭转弹簧的端部结构是加工成各种形状的扭臂,由单扭至双扭,乃至各种扭杆之变形,得依设计成型。扭转弹簧常用于机械中的平衡机构,在汽车、机床、电器等工业生产中广泛应用。


  3.弹簧各部分名称及尺寸关系:
  (1)谈弹簧丝直径d:制造弹簧的钢丝直径。
  (2)弹簧外径D:弹簧的最大外径。
  (3)弹簧内径D1:弹簧的最小外径。
  (4)弹簧中径D2:弹簧的平均直径。它们的计算公式为:D2=(D+D1)÷2=D1+d=D-d
  (5)t:除支撑圈外,弹簧相邻两圈对应点在中径上的轴向距离成为节距,用t表示。
  (6)有效圈数n:弹簧能保持相同节距的圈数。
  (7)支撑圈数n2:为了使弹簧在工作时受力均匀,保证轴线垂直端面、制造时,常将弹簧两端并紧。并紧的圈数仅起支撑作用,称为支撑圈。一般有1.5T、2T、2.5T,常用的是2T。
  (8)总圈数n1:有效圈数与支撑圈的和。即n1=n+n2.
  (9)自由高H0:弹簧在未受外力作用下的高度。由下式计算:H0=nt+(n2-0.5)d=nt+1.5d(n2=2时)
  (10)弹簧展开长度L:绕制弹簧时所需钢丝的长度。L≈n1(ЛD2)2+n2(压簧)L=ЛD2n+钩部展开长度(拉簧)
  (11)螺旋方向:有左右旋之分,常用右旋,图纸没注明的一般用右旋。

  4.弹簧的规定画法:
  (1)在平行螺旋弹簧线的视图上,各圈的轮廓线画成直线。
  (2)有效圈数在4圈以上的弹簧,可只画出其两端1~2圈(不含支撑圈)。中间用通过弹簧钢丝中心的点画线连起来。
  (3)在图样上,当弹簧的旋向不作规定时,螺旋弹簧一律画成右旋,左旋弹簧也画成右旋,但要注明“左”字。


文章总结:看到这里,关于弹簧基础知识到这里就完毕了,以上内容是东莞国洋弹簧有限公司整理的弹簧知识,希望对你有所帮助。
